巴伦变压器在高速ADC/DAC中的应用主要解决以下几个技术问题：
1.平衡与不平衡信号之间的转换：
·巴伦可以将单端信号转换为差分信号，或将差分信号转换为单端信号。
·在ADC或DAC中通常需要差分信号来提高共模噪声抑制能力。
·差分信号有助于减少信号传输过程中的干扰和噪声。
2.提供准确的阻抗匹配：
·巴伦能有效地匹配输入和输出阻抗，确保信号传输过程中的最大功率传输。
·高速ADC/DAC要求精确的阻抗匹配来最小化反射损失和信号失真。
·通过调整巴伦的线圈比率，可以实现不同的阻抗比，如1:1或1:2等。
3.维持相位和幅度平衡：
·巴伦的设计要确保两个输出信号之间具有180°的相位差，以保持信号的完整性。
·相位不平衡会导致偶次谐波失真，降低ADC的无杂散动态范围（SFDR）。
·幅度不平衡同样会降低系统的性能，影响信号的真实性
下方列举几个应用电路：
1.ADI的高速双模数转换器AD9680系列，其“推荐应用”电路中，优先使用了MACOM的ETC1-1-13TR和Marki的BAL-0006系列巴伦做信号平衡，而我司推出的“H3-ETC1-1-13TR”，则是对标MACOM产品进行“原位替代”
亮点参数：
封装: SMD-5P，3.81*3.81（mm）
频率范围: 4.5MHz~3GHz
阻抗:50Ω
阻抗比-不平衡/平衡: 1:1
插入损耗(最大值): 3.5dB

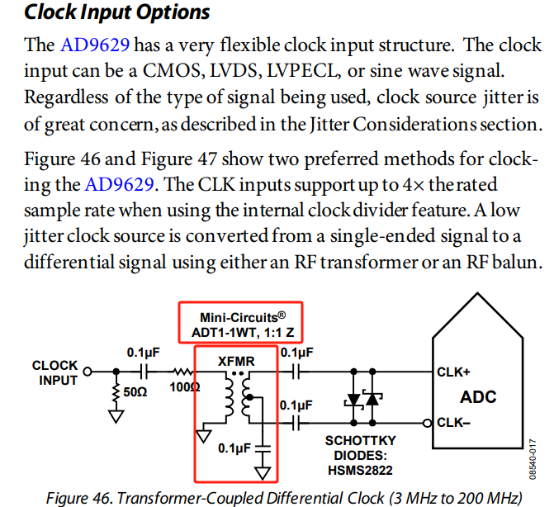

2.ADI的高速模数转换器AD9629系列，其“推荐应用”电路中，优先使用了Mini-Circuits的ADT1-1WT巴伦做信号平衡，而我司推出的“H3-ADT1-1WT+”，则是对标Mini产品进行“原位替代”
亮点参数：
封装: SMD-6P，7.11*6.35（mm）
频率范围: 0.4MHz~800MHz
阻抗:75Ω
阻抗比-不平衡/平衡: 1:1
插入损耗(最大值): 3.0dB

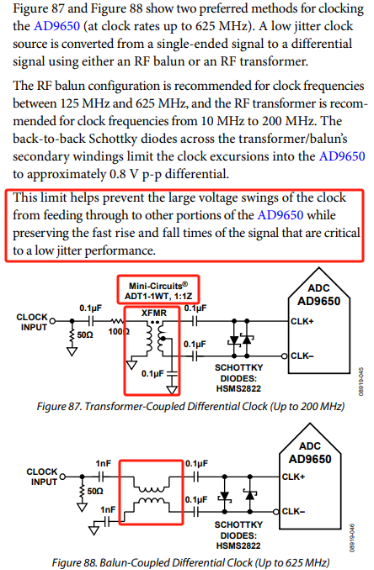

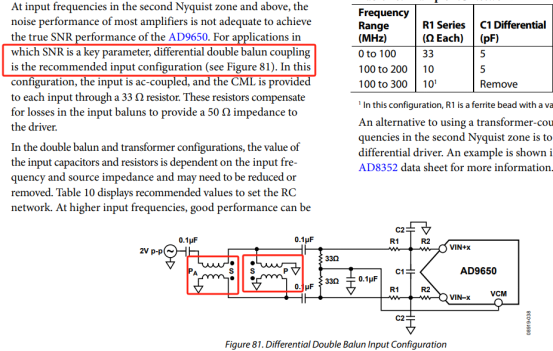

3.而ADI的高速模数转换器AD9650系列，其“推荐应用”电路中，优先使用了Mini-Circuits的ADT1-1WT巴伦做信号平衡，此外在图81中，推荐电路中应用双巴伦的“单端-差分”信号转换，进一步提高“信噪比”，而我司推出的“H3-ADT1-1WT+”，则是对标Mini产品进行“原位替代”
亮点参数：
封装: SMD-6P，7.11*6.35（mm）
频率范围: 0.4MHz~800MHz
阻抗:75Ω
阻抗比-不平衡/平衡: 1:1
插入损耗(最大值): 3.0dB
