今天给大家整理了这篇巴伦选型7大避坑指南，全是实战经验，一次性讲透。建议收藏，下次选型前翻出来看一遍。
坑1：阻抗比陷阱：1:1 并非唯一标准
坑：误以为所有巴伦都是1:1，实际上有1:2、1:4、1:8、1:16（单端比差分端）等多种。
避坑：先确认电路的不平衡端（如50Ω天线、信号源）和平衡端（如200Ω的偶极子天线、双平衡混频器）的阻抗。
坑：只在乎工作频段中心，忽略了低频端的磁芯饱和和高频端的寄生参数。
避坑：
低频端：要保证磁芯的初始磁导率要足够高，否则电感量不足，导致低频插损大。原则：实际最低频率应比标称值留出10~20%余量。
高频端：注意分布电容和漏感。高频端插损陡增通常是“有效介电常数”和绕法导致。需要查看频响曲线（S21参数），而不仅是规格表上的“范围”。
坑：只看“平均功率”指标，忽略了不平衡电流和峰值功率（如脉冲、SSB语音峰值）。
避坑：
连续波（CW）/FM模式：按标称平均功率的1.5倍以上选型。
SSB/脉冲/数字调制：按峰值包络功率（PEP），通常是平均功率的3~5倍。必须检查磁芯是否会在峰值下饱和。
不平衡功率：当负载严重失配时，反射功率会加在巴伦上。高质量的巴伦应能短时间承受3:1 VSWR下的全功率反射。
坑：认为所有黑色磁芯都一样。
避坑：
镍锌（Ni-Zn）：高电阻率，适用1MHz~数百MHz。颜色：灰黑、棕黑，大多数射频巴伦用它。
锰锌（Mn-Zn）：低电阻、高Bs，适用<1MHz（如音频、开关电源EMI）。颜色：深黑、光泽。
关键：锰锌材质在射频下表现为导体，导致损耗极大甚至短路。
坑：只关心插损和驻波，忽略差分端口的相位差（应180°±5°）和幅度差（应<0.5dB）。
避坑：
对于正交混频器、推挽放大器、差分ADC驱动，不平衡度直接导致偶次谐波抑制差、共模噪声抑制失效。
查数据手册：优先选择在目标频带内相位不平衡<3°，幅度不平衡<0.3dB的型号。
坑6： 绕制结构陷阱：传输线巴伦 vs. 变压器巴伦
坑：将低频电源用的“变压器式巴伦”用于高频宽带。
避坑：
传统变压器巴伦（磁耦合）：带宽窄（约一个倍频程），低频好但高频差。适合窄带匹配。
传输线变压器巴伦（如Guanella、Ruthroff）：带宽可到10个倍频程（0.1~1000MHz），插损低。宽带应用首选，目前我们做到的最高可满足10GHz使用频率的高频产品。

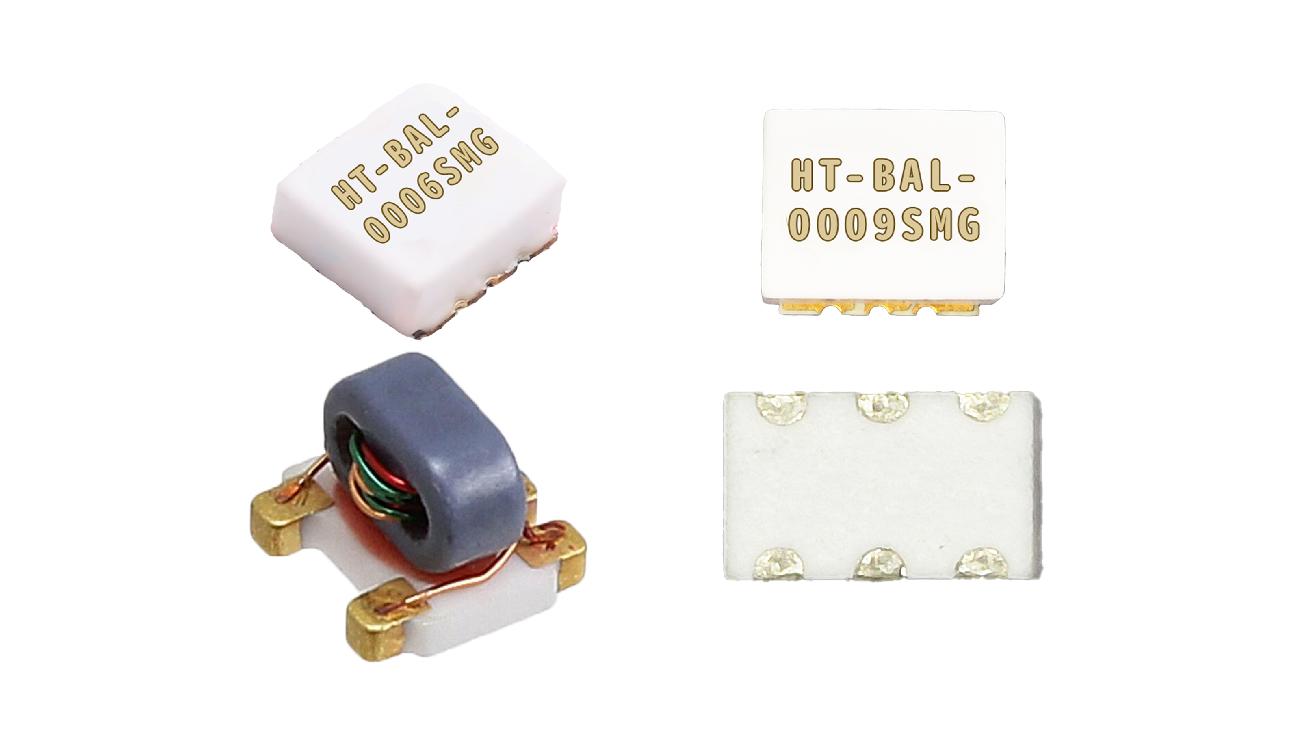

识别：传输线巴伦通常用双绞线、同轴线绕制；普通变压器用单根漆包线。
避坑：
表贴巴伦通常要求（GND）接地。务必在多层板中设置完整的平面。
绕线巴伦的不平衡端口外壳/地必须直接接机壳地或电路系统地，不能用长引线。
