案例展示
恒利泰（HenryTech）的耦合器产品已批量出口至海外射频模块厂商。某欧洲通信设备客户在其基站功率监测模块中，原采用某品牌 20dB 表贴定向耦合器，后导入恒利泰 HT-TCD-20-4X+（替代 TCD-20-4X+）进行验证。该型号覆盖 5-1000MHz、50Ω、20dB 耦合、小信号低插损，经客户实测，耦合度偏差、插损、隔离度等关键指标与原型号一致，且供货周期更短、成本更优，现已用于该客户多款出口型射频前端模块的批量生产。
在射频无源器件中，耦合器是一种将一路射频信号按特定比例分成两路或多路输出的器件，同时实现信号功率的分配与组合。它的特征是具有方向性——可以区分正向传输信号反向反射信号。
基本定义
耦合器通常是一个四端口网络（也有三端口版本），包含：输入端口：主信号输入、直通端口：大部分功率直接输出、耦合端口：按比例耦合出一小部分功率、隔离端口：理想情况下无输出，实际用于吸收反射信号。
关键参数
耦合度：耦合端口与输入端口功率之比，如 10 dB、20 dB
插损：直通端口的功率损耗
方向性：耦合端口与隔离端口的功率差，衡量区分正反向信号的能力
隔离度：输入端口与隔离端口之间的功率差
主要类型
定向耦合器：最常用，具有方向性，用于功率监测、反射测量
分支线耦合器：微带结构，常用于 3 dB 功分/合成
Lange 耦合器：宽频带、紧耦合，用于正交混合网络
功分器：广义上也属耦合器，但通常指等分或不等分功率分配
应用领域
耦合器在射频系统中主要用于——功率分配与合成、信号采样与监测（如驻波比检测）、反射信号分离（如定向耦合器用于反射计）、平衡放大器、混频器等电路中的信号馈送。
耦合器就是按比例“偷”一部分信号出来，同时保持主路畅通，并能区分信号流向的无源器件。
热门耦合器型号
产品型号：HT-SEDC-10-63+
替代型号：SEDC-10-63+
产品描述：50-6000MHz，10dB表贴定向耦合器
产品型号：H3-TCD-9-1W+
替代型号：TCD-9-1W+
产品描述：5-2000MHz表贴9dB定向耦合器
产品型号：HT-TCD-17-282X+
替代型号：TCD-17-282X+
产品描述：5-2850MHz，17dB表贴定向耦合器，低损耗
产品型号：HT-CP50-20-1000M
替代型号：IPP-8070
产品描述：20-1000MHz,耦合量50dB，连续波功率300W，大功率耦合器

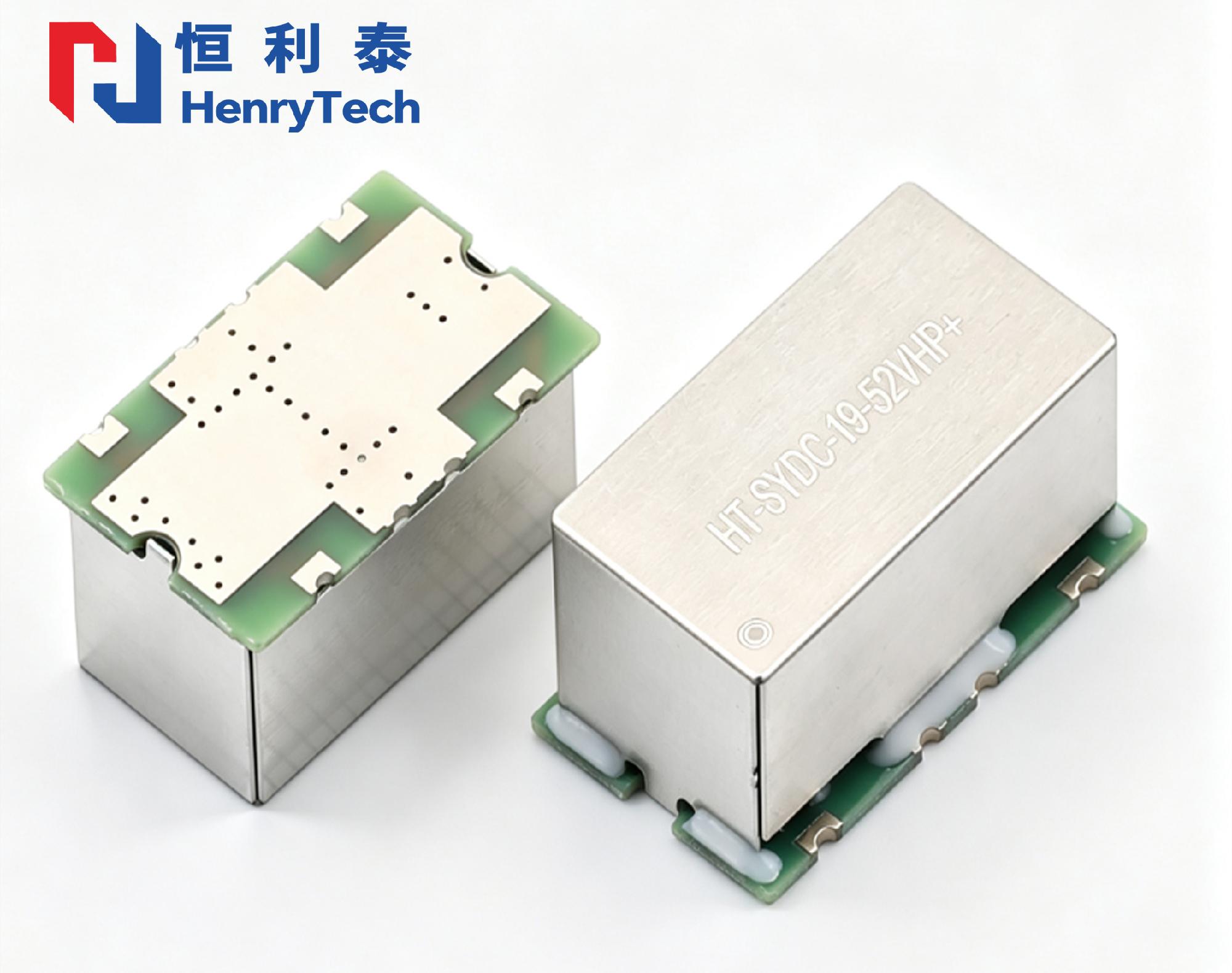

产品型号：HT-SYDC-19-52VHP+
替代型号：SYDC-19-52VHP+
产品描述：30-512MHz，耦合量19dB，功率60W，超低插损，表贴双定向耦合器
产品型号：HT-CP17-50-2000M
替代型号：50-2000MHz，17dB，功率2W，小尺寸表贴定向耦合器
产品描述：50-2000MHz，17dB，功率2W，小尺寸表贴定向耦合器
产品型号：HT-BDCA-15-25+
替代型号：BDCA-15-25+
产品描述：800-2500MHz，15dB，功率50W，表贴双定向耦合器
产品型号：HT-TCD-20-4X+
替代型号：TCD-20-4X+
产品描述：5-1000MHz，50Ω 20dB耦合器，小信号，低插损
产品型号：HT-CP10-23-63-50+
替代型号：3-6GHz，10dB，50W表贴耦合器，超低插损
产品描述：3-6GHz，10dB，50W表贴耦合器，超低插损
产品型号：H3-RDC-20-232-75X+
替代型号：RDC-20-232-75X+
产品描述：5-2350MHz 75Ω 20dB表贴小信号耦合器，低插损，高隔离
END
