功放莫名烧了、驻波比怎么调都飘、测出来的数据对不上——查了一圈，问题竟出在那个拧在端口上的小东西：负载。
负载这东西，每个射频工程师都用过，但很少有人认真想过它到底该怎么选。今天不讲天书公式，用大白话把负载是什么、怎么工作、怎么选不踩坑聊明白。
想象你家里有个垃圾桶，垃圾扔进去，就安安静静待在里面，不会自己跑出来。射频负载干的就是这个事：把射频信号“扔”进去，全部吸收掉，一点都不反射回来。
用一句话概括：负载是一个终端器件，接在射频通路的末端，把传输过来的信号功率全部吸收、转换成热量散掉，让系统感觉信号“到了尽头”，没有反射。
那为什么要吸收信号？两个最常见的场景：
保护功放：功放输出端如果空着（开路）或短路，反射功率会把功放烧掉。接一个负载，功放就安全了。
测试测量：测试滤波器、耦合器、功分器时，不用的端口要接负载，否则反射信号会干扰测试结果。
① 小功率负载（几瓦以内）

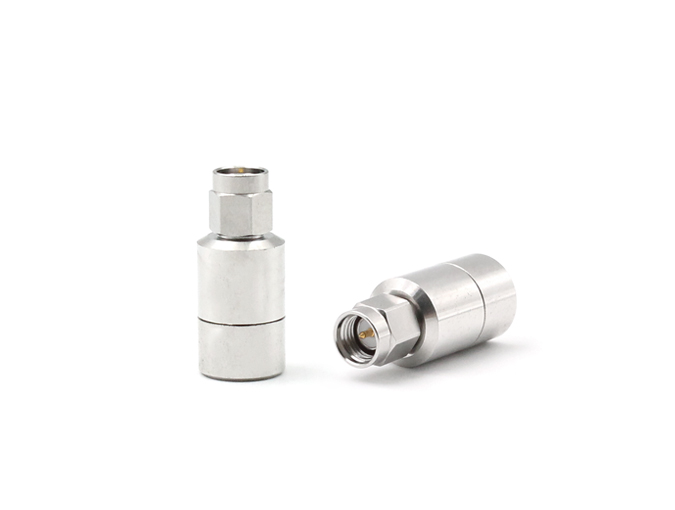

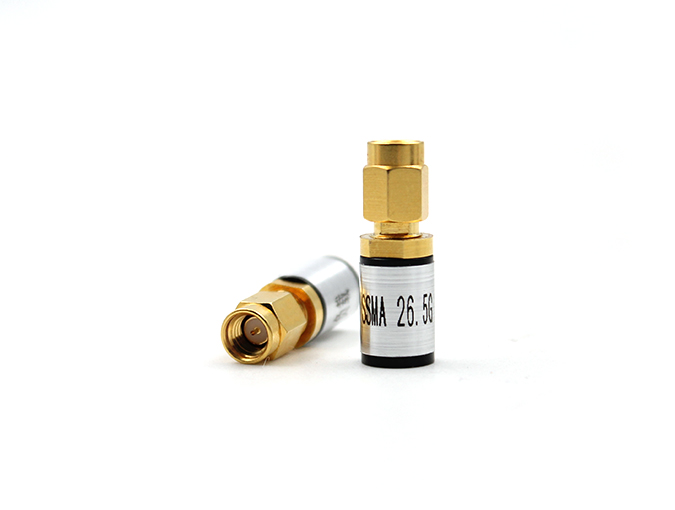

做成小圆柱或小方块，两端是射频连接器（SMA、N型、BNC等），直接拧在设备端口上。行业里也叫端接负载或匹配负载（Termination）——查资料、下单采购认准这个词。
常见功率等级：1W、2W、5W。用在仪器端口保护、测试系统终端、不用的端口端接。
② 大功率负载（几十瓦到几百瓦）

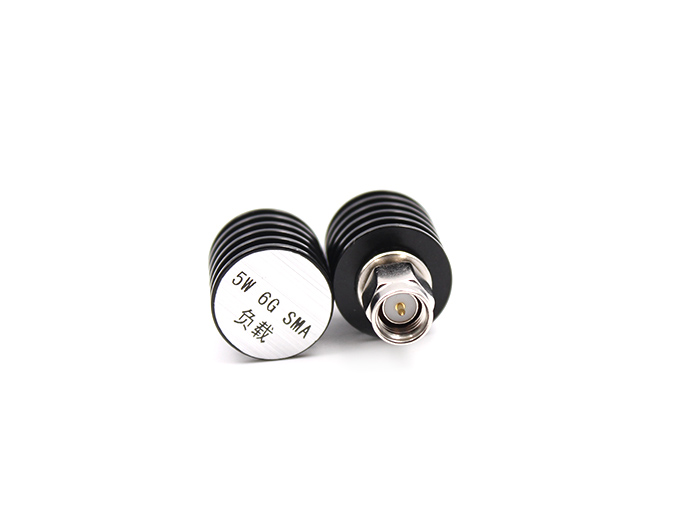

体积更大，通常带散热片或散热器，有的还带风扇。常见功率等级：50W、100W、200W甚至更高。用在发射机测试、功放老化、大功率合成系统。
① 功率容量（Power Handling）
负载能承受的最大输入功率，超过这个值内部电阻烧毁，负载就废了。
怎么选？先确认最大信号功率，常规测试留2倍余量；大功率连续波场景建议留3倍以上，并注意散热环境——同样100W，装在密闭机柜和在开放台面上能扛的时间差很远。
还要注意一个最容易忽略的点：标称功率是平均功率。 测脉冲信号或大峰均比调制信号（比如LTE/5G）时，峰值功率也不能超——别拿平均100W的负载去硬扛峰均比8dB的100W平均信号。
② 频率范围（Frequency Range）
负载标称的工作频段：DC~3GHz、DC~6GHz、DC~18GHz……注意高频端的驻波比会变差。
怎么选？确认工作频率在标称范围内，并且让工作频率不超过标称上限的80%——比如跑2.4GHz（WiFi），选DC~3GHz就偏紧，选DC~6GHz更稳。
③ 驻波比（VSWR）
越接近1越好。驻波比差，意味着有信号被反射回去，负载就没起到“垃圾桶”的作用。
怎么选？一般要求小于1.2:1，测试测量场景要求更高。
④ 连接器类型
根据设备端口选接口，同时注意频率上限：SMA到18GHz，N型到11GHz，BNC通常只到2GHz（优质的可达4GHz）。
坑1：功率容量选小了，一上电就烧
这是最容易出事的地方。有工程师拿5W的负载去测50W的发射机，一上电负载就冒烟了。
怎么做？先确认最大功率，按“常规2倍、大功率3倍以上”选余量；大功率测试直接选100W以上的型号。别忘了平均功率和峰值功率的区别。
坑2：忽略频率范围，高频端驻波恶化
负载的驻波比只在标称频率范围内保证。一旦超出范围，寄生参数会让驻波比迅速恶化——比如一个DC~3GHz的负载，超过3GHz后驻波比可能远超1.5，吸收就“漏”了。
怎么做？工作频率留在标称范围内，且尽量不超过上限的80%，选频率上限有富余的型号。
坑3：把负载当“隔直器”或“衰减器”用
负载不隔直，也不衰减。它是把信号全部吸收掉，不是按比例降低。需要隔直选隔直器，需要衰减选衰减器，别拿负载凑合。
测试测量：频谱仪、网络分析仪端口保护
通信系统：功放输出端保护、不用的端口端接
基站设备：驻波保护、功率吸收
实验室调试：模拟天线、吸收反射功率
负载在射频系统里，就像垃圾桶在家里——不起眼，但少了它，垃圾就没地方去，迟早出问题。
它不挑信号的类型，只做一件事：把功率全部吸收掉。但吸得干不干净（驻波比）、扛不扛得住（功率容量），都写在参数表里——就看你会不会读。
后续还会继续写玻珠、锥形电感、电桥……把那些“不起眼但缺不了”的射频器件一个个聊清楚。下一篇想先看玻珠还是电桥？评论区聊起来吧。
